 НАЗНАЧЕНИЕ ПИЛОРАМЫ ДИСКОВОЙ
Дисковая пилорама углового пиления предназначена для распиловки твердой и мягкой древесины хвойных и лиственных пород по ГОСТ 9463-88 и ГОСТ 9462-88 на обрезные доски или брус различного сечения по ГОСТ 8486-86 и ГОСТ 26002-83.
ОБЛАСТЬ ПРИМЕНЕНИЯ ПИЛОРАМЫ ДИСКОВОЙ
Пилорама применяется на деревообрабатывающих предприятиях по производству пиломатериалов экспортного качества, заготовок для окон, паркета, мебели, клееного бруса и щита.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА ДИСКОВОЙ ПИЛОРАМЫ
- 15 модификаций дисковой пилорамы;
- Максимальный выход пиломатериала радиального распила;
- Диаметр пиловочника до 1 метра;
- Не требуется сортировка и нет требований по кривизне бревна;
- Не требует фундамента;
- Высокая точность распила ±0,5 мм;
- Работает в любых климатических условиях.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПИЛОРАМЫ
 ПИЛЬНЫЙ УЗЕЛ
Пильный узел пилорамы представляет собой подвижную каретку с дисковыми пилами, расположенными под углом 90º, вдоль неподвижно закреплённого на станине станка бревна. Также он оснащен механизмом возврата пиломатериала. Высокое качество поверхности получаемых пиломатериалов достигается благодаря применению высококачественных импортных пил с твердосплавными или стеллитовыми напайками. Благодаря схеме установки на пилораме дисковых пил под углом 90º и индивидуальному раскрою бревна, имеется возможность пиления как тангентальных, так и радиальных распилов, получая при этом общий выход обрезного пиломатериала до 70%.

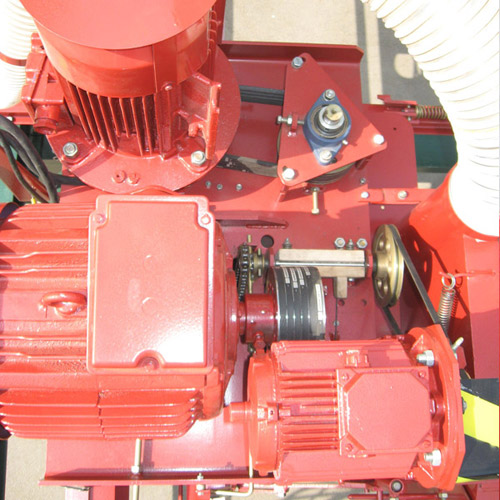

 МЕХАНИЗМ ПОДАЧИ
Конструкция механизма подачи пилорамы электромеханическая, что обеспечивает жесткое сцепление механизмов и предотвращает нежелательное проскальзывание или заклинивание при распиловке.
 РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ
Скорость подачи плавно регулируется оператором от 0 до 48 м/мин с помощью частотного преобразователя DANFOSS. Оптимальная скорость подачи устанавливается оператором в зависимости от нагрузки на пилы, что позволяет достигнуть такого режима работы, при котором пилы и электродвигатель работают в оптимальном режиме без перегрузки, а следовательно увеличивается срок службы пил и сокращаются затраты на их обслуживание.
 НАСТРОЙКА РАЗМЕРОВ
Станок конструктивно разработан так, что устанавливается на любой размер изделия, не прерывая процесс пиления. Пиловочник распиливается с одной установки (не требуется кантовать бревно!), тем самым обеспечивается идеальная геометрия и размер получаемых пиломатериалов, отклонение на 6 метрах составляет ± 0,5 мм. Вы получаете за один пропил обрезной пиломатериал экспортного качества!
 АВТОМАТИЧЕСКИЙ РЕЖИМ УПРАВЛЕНИЯ
Пилорамы с автоматическим режимом управления оснащены промышленным контроллером компании Mitsubishi Electric, который позволяет управлять всеми перемещениями станка, такими как выход на размер выпиливаемых пиломатериалов, регулировка в автоматическом режиме скорости подачи, точность выставления пильных размеров, тем самым исключая «человеческий фактор» при работе станка. Вся необходимая для работы информация во время работы станка отображается на панели оператора, например, текущая скорость пропила, выполняемое действие, остаток до нуля и т.д.
 ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ КОНСТРУКЦИИ
Станина пилорамы представляет собой прочную и износостойкую конструкцию, изготовленную на современном высокоточном оборудовании, устойчивую к нагрузкам и вибрации, которая обеспечивает надежную работу всех узлов и агрегатов.
 ТРЕБОВАНИЯ К ФУНДАМЕНТУ
Пилорама не требует фундамента, достаточно уплотненного грунта.
 НАДЕЖНЫЙ ПРИЖИМ БРЕВНА
Зажимы позволяют надежно удерживать пиловочник на станине пилорамы. За счет неподвижного закрепления бревна обеспечивается отсутствие дополнительных нагрузок и вибраций.
 КОМПЛЕКТАЦИЯ СТАНКА
Все применяемые комплектующие на станках изготовлены ведущими российскими и европейскими производителями.
 ПУЛЬТ УПРАВЛЕНИЯ
Эргономичная и удобная панель управления, расположенная на транспортёре пилорамы, позволяет оператору управлять основными рабочими процессами и осуществлять полный контроль над оборудованием.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
 Электронная линейка Micron-4 к дисковой пилораме в стандартной комплектации для вертикальной координаты, которая позволяет повысить скорость и исключает "человеческий" фактор при установке на пильный размер.
 Бункер для сбора и удаления опилок из пилорамы
 Механизм поштучной выдачи бревен на станок

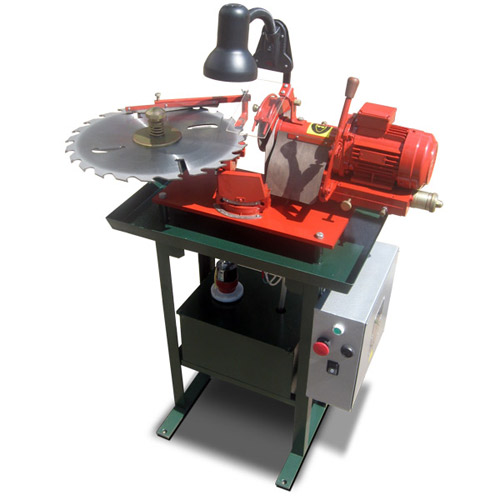

 Станок для заточки дисковых пил, позволяющий затачивать дисковые пилы с ТВС напайками
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПИЛОРАМЫ
Станок 1000/200А
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 1000
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х200
|
|
Диаметр вертикального диска, мм
|
630
|
|
Диаметр горизонтального диска, мм
|
500
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2860х2960
|
|
Масса станка, кг
|
1940
|
|
Суммарная мощность, кВт
|
29
|
|
Количество электродвигателей, шт.
|
5
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
автоматический
|
Станок 1000/170А
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 1000
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х170
|
|
Диаметр вертикального диска, мм
|
630
|
|
Диаметр горизонтального диска, мм
|
450
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2860х2960
|
|
Масса станка, кг
|
1940
|
|
Суммарная мощность, кВт
|
29
|
|
Количество электродвигателей, шт.
|
5
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
автоматический
|
Станок 1000/150А
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 1000
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
150х150
|
|
Диаметр вертикального диска, мм
|
450
|
|
Диаметр горизонтального диска, мм
|
400
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2860х2960
|
|
Масса станка, кг
|
1800
|
|
Суммарная мощность, кВт
|
21,5
|
|
Количество электродвигателей, шт.
|
5
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
автоматический
|
Станок 1000/100/2С
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 1000
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х100
|
|
Диаметр вертикального диска, мм
|
765
|
|
Диаметр горизонтальных дисков, мм
|
305
|
|
Количество дисков, шт.
|
3
|
|
Габариты станка, мм
|
8950х2860х2960
|
|
Масса станка, кг
|
1940
|
|
Суммарная мощность, кВт
|
28,2
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
Станок 1000/200
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 1000
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х200
|
|
Диаметр вертикального диска, мм
|
630
|
|
Диаметр горизонтального диска, мм
|
500
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2860х2960
|
|
Масса станка, кг
|
1940
|
|
Суммарная мощность, кВт
|
28,2
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
Станок 1000/170
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 1000
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х170
|
|
Диаметр вертикального диска, мм
|
630
|
|
Диаметр горизонтального диска, мм
|
450
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2860х2960
|
|
Масса станка, кг
|
1940
|
|
Суммарная мощность, кВт
|
28,2
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
Станок 1000/150
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 1000
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
150х150
|
|
Диаметр вертикального диска, мм
|
450
|
|
Диаметр горизонтального диска, мм
|
400
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2860х2960
|
|
Масса станка, кг
|
1790
|
|
Суммарная мощность, кВт
|
20,7
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
Станок 500/200А
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 500
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х200
|
|
Диаметр вертикального диска, мм
|
630
|
|
Диаметр горизонтального диска, мм
|
500
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2100х2110
|
|
Масса станка, кг
|
1820
|
|
Суммарная мощность, кВт
|
29
|
|
Количество электродвигателей, шт.
|
5
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
автоматический
|
Станок 500/170А
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 500
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х170
|
|
Диаметр вертикального диска, мм
|
630
|
|
Диаметр горизонтального диска, мм
|
450
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2100х2110
|
|
Масса станка, кг
|
1820
|
|
Суммарная мощность, кВт
|
29
|
|
Количество электродвигателей, шт.
|
5
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
автоматический
|
Станок 500/150А
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 500
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
150х150
|
|
Диаметр вертикального диска, мм
|
450
|
|
Диаметр горизонтального диска, мм
|
400
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2100х2110
|
|
Масса станка, кг
|
1670
|
|
Суммарная мощность, кВт
|
21,5
|
|
Количество электродвигателей, шт.
|
5
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
автоматический
|
Станок 500/200
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 500
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х200
|
|
Диаметр вертикального диска, мм
|
630
|
|
Диаметр горизонтального диска, мм
|
500
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2100х2110
|
|
Масса станка, кг
|
1820
|
|
Суммарная мощность, кВт
|
28,2
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
Станок 500/170
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 500
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х170
|
|
Диаметр вертикального диска, мм
|
630
|
|
Диаметр горизонтального диска, мм
|
450
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2100х2110
|
|
Масса станка, кг
|
1820
|
|
Суммарная мощность, кВт
|
28,2
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
Станок 500/150
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 500
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
150х150
|
|
Диаметр вертикального диска, мм
|
450
|
|
Диаметр горизонтального диска, мм
|
400
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
8950х2100х2110
|
|
Масса станка, кг
|
1670
|
|
Суммарная мощность, кВт
|
20,7
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
Станок 500/100/2С
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 500
|
|
Длина бревна, мм
|
от 1000 до 6300
|
|
Максимальный размер выпиливаемых изделий, мм
|
250х100
|
|
Диаметр вертикального диска, мм
|
765
|
|
Диаметр горизонтальных дисков, мм
|
305
|
|
Количество дисков, шт.
|
3
|
|
Габариты станка, мм
|
8950х2100х2110
|
|
Масса станка, кг
|
1820
|
|
Суммарная мощность, кВт
|
28,2
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
Станок 500/150/4
|
Характеристики
|
Значение
|
|
Диаметр бревна, мм
|
от 100 до 500
|
|
Длина бревна, мм
|
от 1000 до 4300
|
|
Максимальный размер выпиливаемых изделий, мм
|
150х150
|
|
Диаметр вертикального диска, мм
|
450
|
|
Диаметр горизонтального диска, мм
|
400
|
|
Количество дисков, шт.
|
2
|
|
Габариты станка, мм
|
6950х2100х2110
|
|
Масса станка, кг
|
1350
|
|
Суммарная мощность, кВт
|
20,7
|
|
Количество электродвигателей, шт.
|
4
|
|
Скорость подачи, м/мин
|
от 0 до 48
|
|
Режим управления
|
стандартный
|
|
